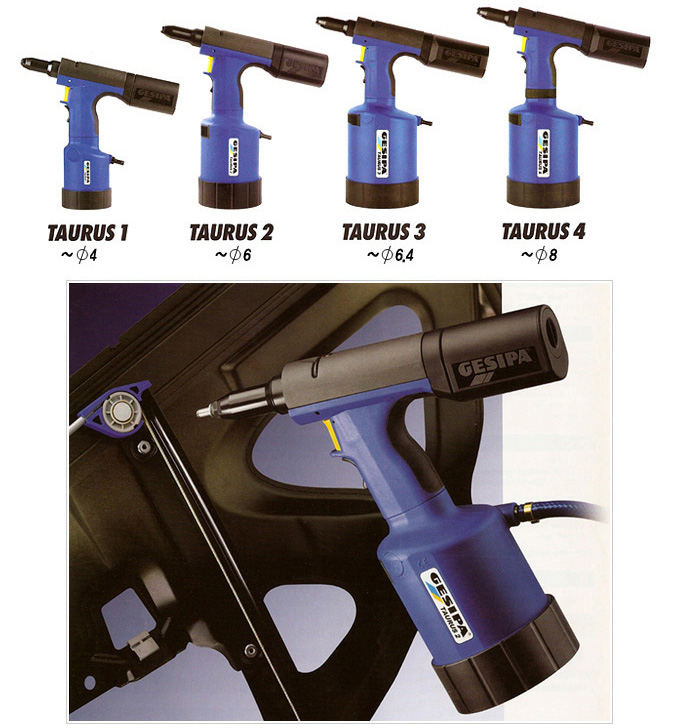

에어식 RIVET 체결공구TAURUS 1, 2, 3, 4
제품상세설명
- 3개의 jaw가 특수하게 설계되어 확실한 체결력을 가진다.
- 유공압구조로 가볍고, 타사 제품에 비해 체결력 증대효과가 있다.
- ø6.4mm까지 모든 재질의 리벳 체결이 가능하다.

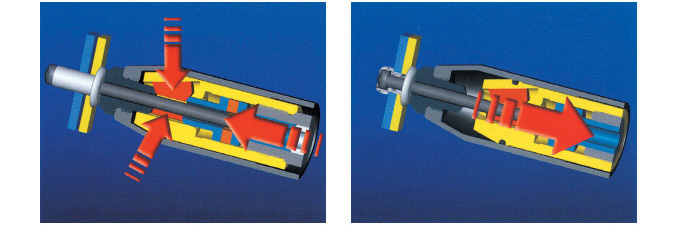

- Rivet 체결에 사용된 압축공기를 mandrel 배출에 재활용하므로 압축공기 소모량 절감.
- 사용된 mandrel 배출 안전장치에 의한 작업자 부상 방지기능.
- 독일 GESIPA사 제품이다.
|
|
. |

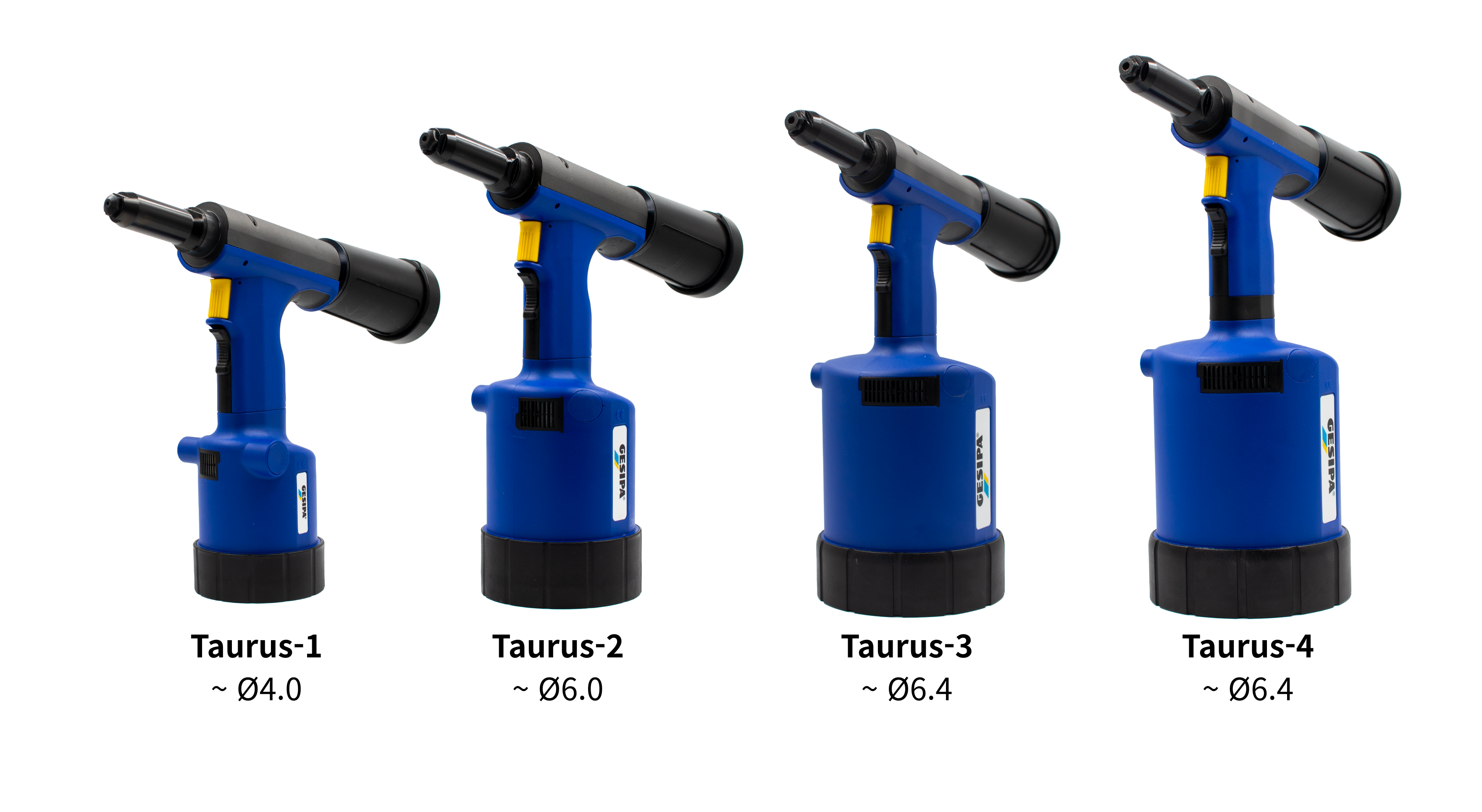

TAURUS 1 |
TAURUS 2 |
TAURUS 3 |
TAURUS 4 |
|
ø3.2mm까지의
모든 재질
ø4mm까지의
Alu/Steel
Blind Rivet |
ø5mm까지의
모든 재질
ø6mm까지의
Alu/Steel
Blind Rivet
|
ø6.4mm까지의
모든 재질 |
ø6.4mm까지의
모든 재질
ø8mm까지의
Alu재질
Blind Rivet
|
무
게 |
1.3kg |
1.6kg |
1.9kg |
2.0kg |
작 동 공 기 압 |
5 ~ 7bar |
5 ~ 7bar |
5 ~ 7bar |
5 ~ 7bar |
스 트
로 크 |
15mm |
18mm |
25mm |
19mm |
체
결 력 |
5,500N/6bar |
11,000N/6bar |
18,000N/6bar |
23,000N/6bar |
공기소모량(1회) |
1.0ℓ |
2.3ℓ |
4.8ℓ |
4.8ℓ |
Nosepieces |
17/18, 17/20, 17/22 |
17/24, 17/27, 17/29,
17/32 |
17/36, 17/40, 17/45 |
17/36, 17/40, 17/45 |
Nosepieces
| Rivet
- ø mm |
Material |
Nosepieces |
Part - No. |
2,4 |
Alu |
17/18 |
725 2075 |
3,2 |
CAP-Alu, CAP-CU |
17/18 |
725 2075 |
3 |
Alu/CU |
17/20 |
725 2069 |
3 and 3,2 |
Alu, CU, Steel, Stainless Steel
Stinox, Alu/Alu, PG-Alu, PG-Steel |
17/24 |
725 1583 |
4 |
Alu, CU, CAP-Alu, CAP/CU |
17/24 |
725 1583 |
4 |
Steel, Alu/Alu, PG-Alu |
17/27 |
725 2040 |
4 |
Stainless Steel, Stinox, PG-Steel |
17/29 |
725 2059 |
5 and 4,8 |
Alu, CAP-Alu, CAP-CU, PG-Alu |
17/29 |
725 2059 |
5 and 4,8 |
Steel, Alu/Alu |
17/32 |
725 2067 |
5 and 4,8 |
Stainless Steel, Stinox, PG-Steel |
17/36 |
725 2083 |
6 |
Alu |
17/36 |
725 2083 |
6 |
Steel |
17/40 |
725 2560 |
6,4 |
Alu |
17/40 |
725 2560 |
6,4 |
Steel, Alu/Alu |
17/45 |
724 3065 |
8 |
Alu |
17/45 |
724 3065 |
4 |
Alu/Alu |
17/26 BT ˇ |
725 2202 |
5,2 |
Alu/Alu |
17/32 BT ˇ |
725 2210 |
6,3 |
Alu/Alu, Steel/Steel, Monel/Stainless
Steel |
17/42 BT ˇ |
725 2229 |
7,7 |
Alu/Alu |
17/48 BT ˇ |
725 2237 |
4,8 |
Alu/Alu, Steel/Steel,
Stainless Steel |
17/31 MG ˇ |
725 2250 |
6,4 |
Alu/Alu, Steel/Steel, Stainless
Steel |
17/41 MG ˇ |
725 3146 |
ˇ Available as a special accessory. Elongated nosepieces and further special
nosepieces avaliable on request.

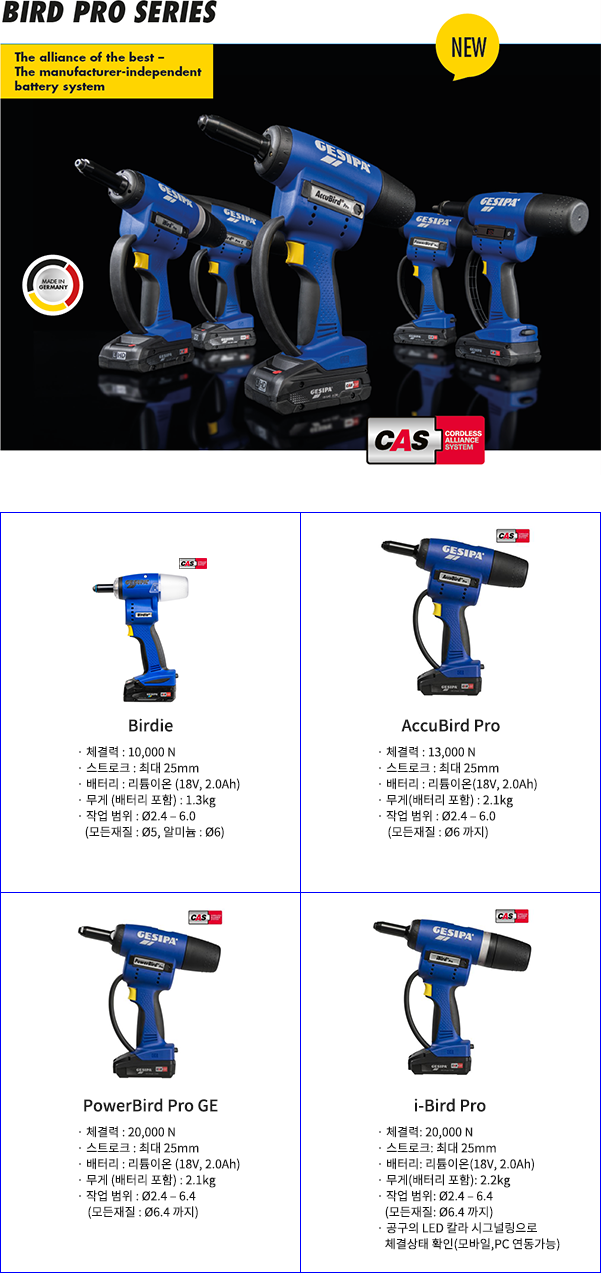

제품상세설명
- 3개의 jaw가 특수하게 설계되어 확실한 체결력(리벳팅 품질)을 가진다.
- 고용량 모터로 에어식 리벳공구와 유사한 체결속도를 가진다.
- 배터리툴로 조작이 용이하고 유사 제품에 비해 가벼우며 내구성이 좋다.
- 최대 Ø6.4mm까지 다양한 재질의 리벳 체결이 가능하다.(아래 제품 구성 및 사양 표 참조)
- RIVET 체결 후 절단된 Mandrel은 후방으로 배출되어 맨드럴통에 모인다.

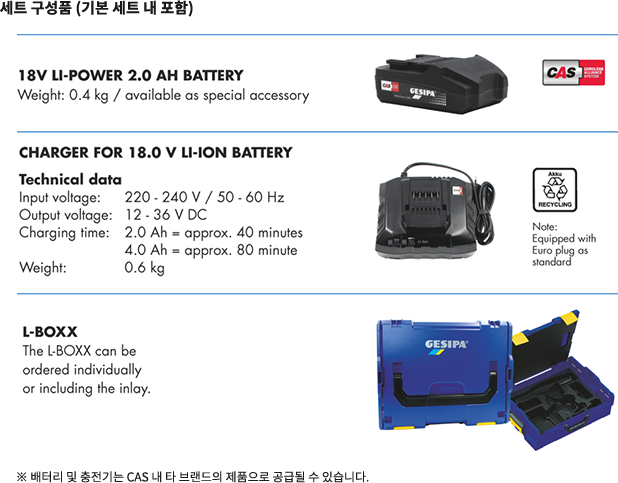

- CAS(Cordless Alliance System)제품으로 CAS 내 타 브랜드 배터리(충전기) 호환이 가능하다.
- 전방 LED라이트를 통해 작업부위를 밝게 비출 수 있다.
- BLDC 모터를 적용한 제품이다.
- 독일 GESIPA사 제품이다. (Made in Germany)
|
제품구성 및 사양
Birdie
노즈피스 사양
|
리벳
헤드 직경
|
리벳 재종
|
완충 시
작업 발 수
|
적용
노즈피스 규격
|
|
3.2
|
Alu/Steel
|
3,300
|
17/24
|
|
4.0
|
Steel
|
2,000
|
17/27
|
|
4.8
|
Alu/Steel
|
1,800
|
17/29
|
|
4.8
|
Stainless steel
|
1,300
|
17/36
|
|
6.0
|
Alu/Steel
|
1,100
|
17/36
|
AccuBird Pro
노즈피스 사양
|
리벳
헤드 직경
|
리벳 재종
|
완충 시
작업 발 수
|
적용
노즈피스 규격
|
|
2.4
|
Alu
|
1,800
|
17/18*
|
|
3.2
|
CAP-AluⓇ, CAP-CuⓇ
|
1,300
|
17/18*
|
|
3 and 3.2
|
Alu
|
1,100
|
17/24
|
|
3 and 3.2
|
Steel
|
1,100
|
17/24
|
|
3 and 3.2
|
Stainless steel
|
1,100
|
17/24
|
|
4
|
Alu
|
1,100
|
17/24
|
|
4
|
Steel
|
1,000
|
17/27
|
|
4
|
Stainless steel
|
950
|
17/29
|
|
4.8 and 5
|
Alu
|
850
|
17/29
|
|
4.8 and 5.0
|
Steel, Alu
|
1,000
|
17/32
|
|
4.8 and 5.0
|
Stainless steel
|
700
|
17/36
|
|
6.0
|
Alu
|
650
|
17/36
|
|
6.0
|
Steel
|
500
|
17/40
|
PowerBird Pro GE
노즈피스 사양
|
리벳
헤드 직경
|
리벳 재종
|
완충 시
작업 발 수
|
적용
노즈피스 규격
|
|
4.8 and 5.0
|
Steel, Alu
|
1,800
|
17/32
|
|
4.8 and 5.0
|
Stainless steel
|
1,600
|
17/36
|
|
6.0
|
Alu
|
1,000
|
17/36
|
|
6.0
|
Steel
|
650
|
17/40
|
|
6.0
|
Stainless steel
|
600
|
17/40
|
|
6.4
|
Alu, PG-Alu
|
600
|
17/45
|
|
6.4
|
Steel
|
550
|
17/45
|
|
6.4
|
Stainless steel
|
500
|
17/45
|
|
8
|
Alu
|
550
|
17/45
|
i-Bird Pro
노즈피스 사양
|
리벳
헤드 직경
|
리벳 재종
|
완충 시
작업 발 수
|
적용
노즈피스 규격
|
|
4.8 and 5.0
|
Steel, Alu
|
1,000
|
17/32
|
|
4.8 and 5.0
|
Stainless steel
|
700
|
17/36
|
|
6.0
|
Alu
|
650
|
17/36
|
|
6.0
|
Steel
|
500
|
17/40
|
|
6.0
|
Stainless steel
|
450
|
17/40
|
|
6.4
|
Alu, PG-Alu
|
550
|
17/45
|
|
6.4
|
Steel
|
450
|
17/45
|
|
6.4
|
Stainless steel
|
400
|
17/45
|
|
8
|
Alu
|
500
|
17/45
|
※ 각 규격별 완충 시 작업 발 수는 개략치이며 다양한 작업조건에 따라 다를 수 있습니다.
※ BULB-TITE BLIND RIVETS & MEGA GRIP BLIND RIVETS 용 노즈피스 별도 문의

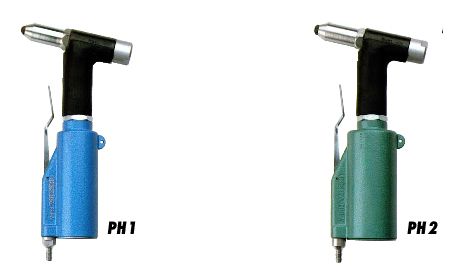

PH1, PH2
제품사양
|
. |
PH1 |
PH2 |
|
|
|
무
게 |
1.2kg |
1.3kg |
작 동 공 기 압 |
6bar |
6bar |
스 트
로 크 |
15mm |
15mm |
체
결 력 |
5,200N/5bar |
7,375N/5bar |
.공기소모량(1회) |
0.8~1.2ℓ |
1.2~1.8ℓ |
Nosepieces |
16/18, 16/24, 16/27, 16/29 |
16/24, 16/27, 16/29, 16/32, 16/36 |
Nosepieces
| * Nosepieces for power tools |
| Rivet
- ø mm |
Material |
PH1 |
PH2 |
2,4 |
Alu |
16/18 |
..10/18
* |
3,2 |
CAP-Alu, CAP-CU |
16/18 |
..10/18 * |
3 and 3.2 |
Alu, Cu, Steel, Stainless Steel,
Stinox
Alu/Alu, PG-Alu, PG-Steel |
16/24 |
..10/24 * |
4 |
Alu, CU, CAP-Alu, CAP/CU |
16/24 |
16/24 |
4 |
Steel, Alu/Alu, PG-Alu |
16/27 |
16/27 |
4 |
Stainless Steel, Stinox, PG-Steel |
16/29 |
16/29 |
5 and 4,8 |
Alu, CAP-Alu, CAP-CU, PG-Alu |
- |
16/29 |
5 and 4,8 |
Steel, Alu/Alu |
- |
16/32 |
5 and 4,8 |
Stainless Steel, Stinox, PG-Steel |
- |
16/36 |
| * Special Jaw Assembly for small rivet diameters required. |
| Nosepieces |
Part-No |
Nosepieces |
Part-No |
10/18 |
705
1182 |
16/18 |
..717
1196 |
10/24 |
705 1247 |
16/24 |
717 1234 |
| |
|
16/27 |
717 1277 |
| |
|
16/29 |
717 1293 |
| |
|
16/32 |
717 1323 |
| |
|
16/36 |
717 1366 |
|
|
